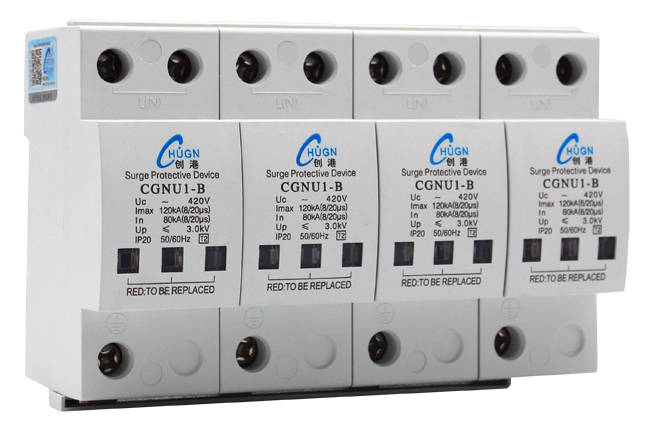

CGNU1-B/120電涌保護器(T2級)

◆ 產品說明:

CGNU1系列電涌保護器（以下簡稱SPD）適用于交流50/60HZ，額定電壓至380V的IT、TT、TN-C、TN-S、TN-C-S，等供電系統，對間接雷電和直接雷電影響或其他瞬時過電壓的電涌進行保護。依據IEC61643-1：1988-02標準的第1級電涌保護器。B類電涌保護器。SPD具有共模（MC）和（MD）差模保護方式。
SPD符合GB188802.1/IEC61643-1。

◆ 型號含義:

◆ 主要技術參數:

型號規格

CGNU1-B/160

CGNU1-B/120

極數

1P

2P

3P

3P+N

1P

2P

3P

3P+N

電網運行電壓Un(V)

220

380

220

380

最大持續工作電壓Uc(V)

385/420

385/420

電壓保護水平Up(kV)<

3.5

3.0

最大放電電流(8/20μs)1max(kA)

160

120

標稱放電電流(8/20μs)In(kA)

100

80

響應時間ns

<25

防護等級

IP20

用途

進線一級保護

◆ 工作原理:

1、SPD為一端口，能觸電保護，戶內式，固定安裝，電壓限制型。
2、SPD內置脫離器，當SPD因過熱、擊穿失效時，脫離器能自動的將其網上脫離，同時給出指示信號。正常工作時可視窗口顯示綠色，失效脫離后顯示紅色。
3、每線最大放電電流Imax可達成100kA。

◆ 安裝:

1、安裝在LPZOA或者LPZOB區與LPZ1區交界處，采用35mm的標準安裝，連接銅質導線為6-35mm²。
2、通常安裝在進線低壓主配電柜處。
3、接地線應采用10mm²以上的雙色導線，長度不得超過500mm。
4、為了防止電涌保護器失效后影響電網正常運行，聯于L線保護器應該串聯一個熔斷器或斷路器（注：依據標準電流IN選擇）。

◆ 外型尺寸圖:
